Ručni staker sa produženim potpornim kracima (RVV-DSV) 500–1000 kg
Proizvodi se po narudžbi u pogonu proizvođača i otprema direktno — popust označen kao ‘fabrički’ već je uračunat u prikazanu cijenu.
- Proizvodnja & isporuka: 16–20 nedjelja
- Avans prilikom narudžbe: 40%
- Preostali iznos: 60% prije otpreme ili preuzimanja
Cijene za fabričke narudžbe nijesu obuhvaćene programom automatskih količinskih i paketnih popusta. Budući da se proizvodnja i pomorski prevoz planiraju mjesecima unaprijed, zadržavamo pravo da prilagodimo preostali iznos u slučaju značajnih promjena deviznog kursa ili troškova kontejnerskog prevoza prije otpreme — uvijek ćemo vas prethodno kontaktirati. Isključivo B2B prodaja.
Odaberite konfiguraciju
Odaberite vrijednosti atributa kako biste utvrdili tačnu varijantu, SKU i cijenu.
Potrebna vam je ponuda po mjeri?
Pošaljite nam svoje zahtjeve putem obrasca za ponudu — ovaj proizvod će biti unaprijed unesen, a u isti upit možete dodati još artikala.
RVV-DSV je staker sa široko razmaknutim potpornim kracima: njegovi potporni kraci postavljeni su na velikom međusobnom razmaku, sa slobodnim razmakom od 1300 mm kod modela nosivosti 500 kg i 1250 mm kod modela nosivosti 1000 kg, i prolaze pored tereta umjesto ispod njega. Upravo zbog toga ovaj ručni staker može da podiže palete sa zatvorenim dnom, postolja mašina, sanduke na podmetačima i burad koje konvencionalni staker sa potpornim kracima ispod viljuški ne može da prihvati. Podesive kovane viljuške i visina spuštenih viljuški od 70 mm upotpunjuju njegove karakteristike.
Pozicija u asortimanu RVV
Serija RVV sa fiksnim viljuškama i podesivi modeli RVV-PV i RVV-KPV imaju potporne krake koji prolaze ispod palete, što je pogodno samo za otvorene EU palete. Izaberite RVV-DSV kada je donja strana tereta zatvorena ili neravna. Oba modela podižu teret do 1600 mm; RVV500-DSV ima viljuške debljine 48 mm na šasiji širine 1525 mm i teži 223 kg, dok RVV1000-DSV ima kovane viljuške debljine 30 mm sa rasponom do 950 mm na šasiji širine 1475 mm i teži 294 kg. Cijena široko razmaknutih potpornih krakova ogleda se u širini: staker zahtijeva radni prolaz od 2065 do 2072 mm sa viljuškama dužine 800 mm i približno 2315 do 2322 mm sa viljuškama dužine 1060 mm.
Tipične primjene
Proizvođači mašina i radionice koji premještaju postolja mašina, zavarene okvire i razvodne ormare na zatvorenim klizačima; hemijska i prehrambena postrojenja koja rukuju buradima i IBC kontejnerima na podmetačima; uvozna skladišta sa paletama zatvorene površine ili jednokratnim paletama; radionice za obradu lima i stolarije koje podižu naslagane ploče na drvenim podmetačima do prvog nivoa regala ili na sto mašine.
Konstrukcija i bezbjedan rad

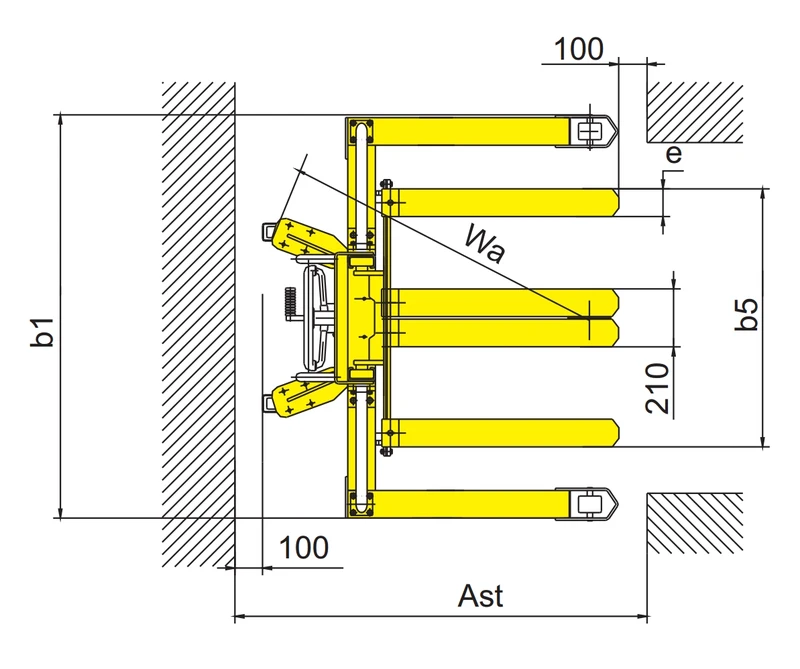

- Široko razmaknuti potporni kraci sa slobodnim razmakom od 1300 mm (500 kg) ili 1250 mm (1000 kg); ukupna širina 1525 ili 1475 mm
- Podesive kovane viljuške dužine 800 mm, alternativno 1060 mm; raspon 200–745 mm (500 kg) ili 200–950 mm (1000 kg); visina spuštenih viljuški 70 mm
- Hidraulično podizanje ručicom ili nožnom pedalom, 23 / 25 mm po hodu kod modela nosivosti 500 kg i 20 / 22 mm kod modela nosivosti 1000 kg; ručno upravljano spuštanje
- Čvrsti čelični jarbol i okvir; zaštitna metalna mreža odvaja rukovaoca od lanaca za podizanje; štitnici točkova i parkirna kočnica; klirens od tla ispod jarbola sa teretom 30 mm
- Nazivna nosivost pri centru tereta od 500 mm; podesite obje viljuške na isti raspon, držite teret između potpornih krakova i krećite se sa spuštenim viljuškama
Tehnički pregled
- Modeli: RVV500-DSV, RVV1000-DSV
- Porodica proizvoda: Ručni stakeri (široko razmaknuti potporni kraci, podesive kovane viljuške)
- Nosivost: 500 kg / 1000 kg pri centru tereta od 500 mm
- Visina dizanja: 1600 mm
- Visina spuštenih viljuški: 70 mm
- Visina jarbola, spušten / izvučen: 1990 / 1990 mm (500 kg); 2070 / 2105 mm (1000 kg)
- Dimenzije viljuški (s/e/l): 48 / 100 / 800 (1060) mm (500 kg); 30 / 100 / 800 (1060) mm (1000 kg)
- Ukupni raspon viljuški: 200–745 mm (500 kg); 200–950 mm (1000 kg)
- Slobodni razmak između potpornih krakova: 1300 mm (500 kg); 1250 mm (1000 kg)
- Ukupna dužina x širina: 1350 (1610) x 1525 mm (500 kg); 1350 (1610) x 1475 mm (1000 kg)
- Radni prolaz, paleta 1000 x 1200 mm poprečno: 2065 (2315) mm (500 kg); 2072 (2322) mm (1000 kg)
- Poluprečnik okretanja: 1220 (1470) mm (500 kg); 1235 (1485) mm (1000 kg)
- Podizanje po hodu, sa teretom / bez tereta: 23 / 25 mm (500 kg); 20 / 22 mm (1000 kg)
- Radna masa: 223 kg (500 kg); 294 kg (1000 kg)

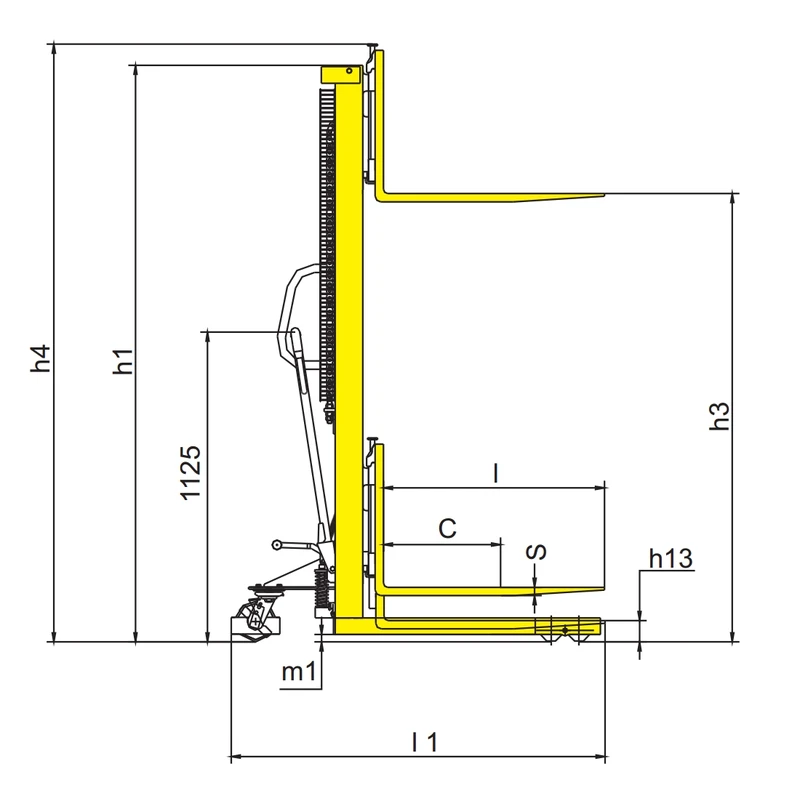

Brošura proizvoda i crtež sa dimenzijama dostupni su za preuzimanje na ovoj stranici.
Čemu služi
- Hidraulični ručni paletni slagač za podizanje paleta na regale, radne stolove ili utovarne površine vozila — povremena upotreba do ~1 500 kg.
- Mala skladišta, radionice, prodavnice.
- Opsluživanje mašina i radnih stolova.
Ovaj model
Raskoračne noge: za palete sa zatvorenim dnom / CHEP palete i različite tipove paleta; potreban je nešto širi prolaz. Opcije nosivosti: 1000 kg, 500 kg. Visine dizanja: 1600 mm.
Provjerite prije odabira
- Nosivost i visina dizanja (preostala nosivost opada s visinom)
- Tip palete: široke potporne noge za palete sa zatvorenim dnom, standardne viljuške za EUR palete
- Da li su potrebne podesive viljuške?
- Visina spuštenog jarbola u odnosu na vrata
Nije pogodno za
- Česta upotreba ili višesmjenski rad — poluelektrični/potpuno električni paletni slagač
- Teške palete iznad 1 500 kg
- Duge relacije
Prije naručivanja Tehnička provjera — prije naručivanja zajedno s vama potvrđujemo nekoliko parametara i kompatibilnost.
Da bismo potvrdili odgovarajuću konfiguraciju, pitaćemo vas:
- Najveća masa tereta, uključujući paletu, ambalažu i sve priključke? Praktično pravilo: radi bezbjednosti i dužeg vijeka trajanja koristite najviše 80 % nazivne nosivosti.
- Na koju visinu se teret mora podići — gornja greda regala, tovarni prostor vozila, sto mašine? Koliko nivoa regala? Nosivost na maksimalnoj visini znatno je manja od nazivne (preostala nosivost). Kupci znaju „koji regal“, a ne visinu u milimetrima — zamolite ih da izmjere visinu gornje grede.
- Da li je teret uvijek na EUR paleti (otvoreno dno)? Ili se koriste CHEP palete / palete sa zatvorenim dnom / plastične palete, kutije ili roba postavljena direktno na viljuške? Dimenzije donje strane palete? Viljuške sa potpornim kracima ispod njih zahtijevaju paletu sa otvorenim dnom. Roba bez palete tačkasto opterećuje i savija viljuške. Kompatibilnost sa paletom važnija je od nosivosti.
- Koji je najniži prolaz u radnom prostoru (vrata, grede, cijevi, galerija, kontejner, lift)? Kolika je visina plafona na mjestu slaganja? Visina spuštenog jarbola mora omogućiti prolaz ispod svake prepreke; izvučeni jarbol mora stati ispod plafona, rasvjete i prskalica.
- Kakav je pod: industrijski beton, asfalt, popločanje, šljunak, neravnine, udarne rupe, oštre ivice, dilatacione spojnice, pragovi, odvodi? Mali poliuretanski točkovi i odsustvo ovjesa znače veoma malu toleranciju na neravnine. Oštre ivice sijeku PU gazni sloj, a zazori zaustavljaju male noseće valjke.
- Broj podizanja dnevno i udaljenost premještanja? Ručna hidraulika i guranje podignutog tereta mase 1 t zamaraju rukovaoca; ručni paletni slagači namijenjeni su povremenoj upotrebi.
Tipične greške koje treba izbjeći
- Česta greška: zatvorena paleta u koju prednji kraci ne mogu ući.
- Provjerite preostalu nosivost na navedenoj visini.
Korisno je pripremiti: Tačne dimenzije palete sa donje strane · Masa · Visina police · Prolaz · Vrata/plafon · Fotografija poda
Karakteristike
| Nosivost | 500 kg, 1000 kg |
|---|---|
| Visina dizanja | 1600 mm, 2500 mm |
| Rastojanje težišta tereta (c) | 500 mm |
| Visina viljuški u spuštenom položaju | 70 mm |
| Visina sa spuštenim jarbolom | RVV500-DSV: 1990 mm, RVV1000-DSV: 2070 mm |
| Visina sa izvučenim jarbolom | RVV500-DSV: 1990 mm, RVV1000-DSV: 2105 mm |
| Dimenzije viljuški | RVV500-DSV: 48/100/800 (1060) mm, RVV1000-DSV: 30/100/800 (1060) mm |
| Ukupna širina viljuški | RVV500-DSV: 200–745 mm, RVV1000-DSV: 200–950 mm |
| Ukupna dužina | 1350 (1610) mm |
| Ukupna širina (b1) | RVV500-DSV: 1525 mm, RVV1000-DSV: 1475 mm |
| Klirens od tla pod jarbolom pri opterećenju (m1) | 30 mm |
| širina radnog prolaza za palete 1000x1200mm | RVV500-DSV: 2065 (2315) mm, RVV1000-DSV: 2072 (2322) mm |
| Poluprečnik okretanja | RVV500-DSV: 1220 (1470) mm, RVV1000-DSV: 1235 (1485) mm |
| Visina dizanja po hodu poluge, sa opterećenjem/bez opterećenja | RVV500-DSV: 23/25 mm, RVV1000-DSV: 20/22 mm |
| Spuštanje | Ručno upravljanje |
| Radna masa | RVV500-DSV: 223 kg, RVV1000-DSV: 294 kg |
